Joule Thief Royale 1.5v to 220v ac led light inverter

Cara menyalakan Lampu Led 220v ac yang ber-Driver hanya dengan satu batterey 1,5v dc dan trafo bekas charger hp tanpa lilit ulang.

Joule thief Royale 1.5v to 220v ac led light inverter yang ingin saya share pada kesempatan kali ini merupakan turunan
dari joule thief kejepit (J1pro) pada edisi sebelum nya.




Kelebihan yang bisa di berikan oleh Rangkaian joule thief Royale 1,5v to 220v ac led light inverter ini adalah Mampu memboosting daya dari batterey 1,5v untuk bisa menyalakan lampu led 220v ac lebih bertenaga.

Ya....pada testing rangkaian Jt Royale 1,5v inverter ini saya menggunakan lampu lhe led non internal driver 12 watt, atau
sering oleh teman-teman di sebut “ led abal-abal “.

Hasilnya led mampu menyala dengan terang yang lebih intensitas cahayanya di banding dengan jt 1,5v to 220v ac yang sebelum-sebelumnya. Bisa di lihat pada foto saat testing rangkaian di bawah.

joule thief royale 1,5v to 220v ac light

Ya...begitulah manusia, tidak akan pernah puas dengan apa yang sudah di dapat sebelumnya, tapi sifat alami ini juga yang bisa membuat kita untuk bisa lebih kreativ dan maju dari waktu ke waktu.

Begitu juga dengan rangkaian Joule thief Royale 1,5v inverter ini yang juga mampu membuat Led yang ber -Driver seperti lampu led 220v ac Hannoch 3 watt pun bisa di nyalakan hanya dengan satu biji batterey 1,5v dc.

joule thief royale 1,5v inverter

Rangkaian Joule Thief Royale 1,5v to 220v ac led light inverter ini juga mengadopsi sistem Discharg kapasitor elektrolit yang
di padukan dengan kapasitor nonpolar sebagai filter arus dc pada lilitan skunder yang di seri dengan lilitan feedback.




Hal ini akan menekan frekwensi kerja trafo ferrite transformer yang cenderung tinggi, sehingga arus out bisa lebih besar.

Berikut skema Joule thief Royale 1,5v to 220v ac led light inverter yang bisa sobat gunakan untuk  ikut mencoba mempraktekan di rumah.

joule thief royale 1,5v to 220v ac led light

Part list ;

1. Resistor 10 ohm - 100 ohm
2. elko 470uf - 2200uf 16v
3. elco 47uf - 220uf 16v
4. kapasitor milar 22nf - 100nf
5. dioda fast HER207  / 1N4148
6. dioda 1N4007
7. Transistor npn D882
8. ferrite mini transformer bekas charger hp

Sedikit catatan ;

• Kenapa saya gunakan transistor D882 ?....Transistor D882 merupakan transistor medium yang memiliki kemampuan arus menengah yang cocok untuk project seperti joule thief Royale 1,5v to 220v ac led light inverter.

Selain harga yang relativ murah, juga ketersediaan nya di pasaran mudah di temukan.

• Dioda HER207 merupakan dioda yang memiliki efisiensi tinggi dengan arus max 2 ampere. Sehingga hambatan internalnya lebih kecil, jadi drop tegangan rendah juga.

Tapi sobat bisa saja menggunakan dioda 1N4148 dan atau 1N4007 untuk menggantikan dioda HER207.

• trafo bekas charger hp yang saya gunakan pada kasus kali ini adalah trafo yang body nya berwarna merah, hijau, biru, dan atau trafo yang biasanya ada pada charger hp non ori/abal-abal.

berikut penampakan dari rangkaian Joule thief Royale 1,5v yang secara sederhana tanpa menggunakan pcb.

Joule thief Royale 1,5v inverter

Dan semua lilitan trafo asli atau tanpa di rubah atau tanpa lilit ulang. sehingga sobat akan  bisa lebih mudah untuk ikut mempraktekannya di rumah, tanpa harus repot oprek trafonya lagi.



Jadi,....sebenarnya Joule Thief Royale 1,5v to 220v ac led light inverter ini setelah jadi, akan bisa di manfaatkan sebagai lampu darurat yang efektiv dan efisien dalam penggunaan nya.

 Kita juga bisa memanfaatkan batterey bekas/sisa dari jam dinding, remote tv, wirelles micropone, mainan anak-anak, dan atau dari batterey bekas alat  lain yang biasanya masih memiliki daya yang bisa untuk di hisap habis oleh rangkaian Joule Thief Royale 1,5v to 220v ac led light inverter ini.

So,....bagaimana ?..mau mencoba menyalakan lampu led 220v ac hanya dengan satu buah batterey 1,5v dc ?

Ya...begitulah sobat elektro circuit, hasil terakhir dari sebuah upaya kreativ yang tak akan pernah berakhir. Terus dan terus berkembang dan selangkah lebih maju dari waktu ke waktu.

Jika sobat masih gagal, Sabar dan telaten serta tak kenal menyerah, coba dan coba lagi lebih teliti. Jangan sungkan-sungkan untuk bertanya, itulah yang bisa saya sarankan.

Okelah kalau begitu,..
*    Perhatikan skema secara penuh kesadaran/teliti,
*    simak keterangan dan pahami cara kerja nya.
*    Kenali komponen yang di gunakan, terutama trafo exs charger hp yang kita pakai. Kalau boleh saya katakan, kita harus “mesra”.
*    Siapkan bahan/komponen dan test kesehatan komponen setiap kali mau di gunakan. Meskipun baru, bukan jaminan komponen baik.
*    Panaskan soder
*    Buktikan sendiri kemampuan dari Joule Thief Royale inverter 1,5v to 220v ac led light inverter.



Jika semua prosedur dan proses sudah di penuhi dengan benar, maka kepuasan membuat sebuah lampu darurat buatan tangan kita sendiri akan sobat rasakan juga.

Sehingga sobat juga akan bisa bilang,..." Hari gini belum bisa menyalakan lampu led Ber-Driver ? ".....

🔗 lihat juga Joule thief 1,5v to 220v ac

    🔗 atau bisa juga cek di Stingo 1,5v led light

Demikian laporan dan hasil oprek praktek saya pada edisi Joule Thief Royale inverter 1,5v to 220v ac led light inverter kali ini, mohon di maafkan atas keterbatasan saya dalam penyampaian materi, karena jujur saja Saya hanya orang yang suka oprek praktek rangkaian simple mini project, sehingga apa apa yang saya sampaikan adalah apa yang saya praktekan. Sedangkan menulis adalah hal lain yang harus sobat maklumi ya....
Trima kasih.

Stingo light inverter 3,7v to 220v AC led light

Membuat Stingo lighting, stingo mini inverter, Inverter mini transformer bekas lhe. Mini inverter lampu darurat.

👷   Hallo sobat krativ..
Masih bingung pingin membuat mini inverter lampu darurat dengan input batterey hp atau pb tapi terkendala transistor yang selalu menjadi puanas ?...



Masih galau punya trafo bekas lhe cfl tapi harus lilit ulang kalau untuk jt inverter ?

 👇  Ini jalan keluar nya...

✅ Dengan Rangkaian Stingo inverter ini takakan ada ceritanya tr panas atau overheat.
Meskipun inputnya kita pakai batterey yang mAh besar sperti batterey hp ataupun power bank/pb.

✅Dengan stingo inverter circuit, gak perlu lilit ulang atau nambahi lilitan di trafo lhe cfl. Pakai lilitan aslinya trafo lhe doang.

Oke...
Simak hingga akhir halaman ini, agar apa yang menjadi tujuan sobat bisa terwujut tanpa masalah.

   Bismillah...

Dari beberapa upaya saya untuk dapat menjawab pertanya'an dan keluhan dari sobat kreativ di group yang membahas tentang joule thief mini inverter, inilah yang mendasari saya untuk mencoba Rangkaian yang mungkin bisa menjadi solusi atau jalan keluar dari  masalah  tentang Panas nya Transistor/tr bila menggunakan baterey hp atau baterey yang mAh nya besar.

Gb. Stingo inverter 3,7v to 220v AC light

Seperti yang saya tulis di awal tadi, Stingo lighting adalah bentuk dan kemampuan lain dari Rangakaian Stingo Zapper 3v yang biasa saya gunakan untuk terepi listrik kesehatan badan.

Dengan menggunakan induktor coil yang tepat, ternyata Rangkaian stingo zapper ini bisa juga untuk menyalakan lhe led 220v ac sebagai mana joule thief mini inverter yang saya bahas pada kesempatan sebelum nya.

Bahkan Rangkaian Stingo ini memiliki kelebihan yang ' belum bisa' di dapatkan bila dengan kita menggunakan Joule thief mini inverter.

Lihat juga 👉  neo joule thief mini inverter


Dari hasil test awal yang saya lakukan dalam menyalakan lhe led 220v ac 5 watt, input batterey bekas hp 3,7v 1450 mAh dan mini transformer lhe cfl 40 watt sebagai induktor coil nya.

Dengan Rangkaian Stingo selama 1 jam, ternyata transistor tetap dingin dan drop tegangan hanya 0,3v dengan beban lampu yang menyala dengan sombong nya/terang.



Sangat puas...itulah pertama kali yang saya rasakan dengan hasil kerja dari Rangkaian " Stingo lighting " ini.

Oke. Langsung kita perhatikan saja dulu skema original dari Stingo zapper circuit yang sudah di adaptasikan ke skema Rangkaian Stingo inverter 3,7v to 220v AC light.

Gb. Skema Stingo Zapper circuit

Dan berikut skema Stingo inverter 3,7v to 220v AC light dengan menggunakan E ferrite mini transformer induktor coil bekas trafo lhe cfl 40 watt.

Gb. Skema Stingo inverter circuit

Komponen :
Transistor npn tip41, pnp tip42
Dioda 1N4007 atau 1N4148
Red led indikator
Resistor 1k, 47k dan 33k
Variabel Resistor 50k
Mini E transformer bekas lhe cfl 40 watt.
Batterey hp atau pb.


Sebenarnya apasih Rangkaian Stingo itu ? Atau Stingo zapper ?.

" STINGO merupakan rangkaian elektronika yg  telah memanfa'atkan fakta  bahwa lonjakan tegangan dapat menghasilkan hasil yang lebih baik dari pada gelombang persegi.

 Kita bisa memperoleh tegangan spike yang tiba-tiba ini dengan mematikan arus yang mengalir dalam kumparan.

kumparan kemudian akan bereaksi dengan memproduksi voltage Yang sangat tinggi.
dasar  Kekuatan metode kejutan listrik ini sebanding dengan tegangan sumber dan kebalikan dari resistensi koil..."

Seperti yang di jelaskan oleh penemu Stingo zapper berikut ini yaitu master Sucahyo atau Aji Condro dalam sekelumit saduran saya dari www.thetruthdenied.com

" My ZapperIt has been my experience that voltage spikes can produce better results than square wave. We can obtain  voltage spike by suddenly turning off the  current that flows in a coil.

The coil will then react by producing very high voltage.The basic:The power of this zapping  method is proportional to the source voltage and the inverse of the coil resistance.

Using a  1.5 volt battery and coil with 1 ohm resistance, you may not feel anything, but the same coil with 12V power source will produce very  sharp or painfull zap.

To allow repeated spike, you need something that switch on and off continuously. You can use relay, but you may need to add a  resistor or capacitor in the output to reduce the level of shock.

My personal zapper is this one:I call it stingo zapper. The coil use ferrite toroid core. The variableresistor will allow you to change the power level and the frequency.

To limit the output power to increase safety, it use two 1.5V battery as power source. At minimum power it can make people sleepy, at high power level you can feel painfull zapping.



 You don’t need to use painfull power level, you will see results even if you set this at pain less setting .....".

www.thetruthdenied.com/news/2012/01/23/how-to-make-your-own-zapper/

📌   Catatan :

Selain kualitas komponen dan Rangkaian, yang juga harus di perhatikan adalah induktor coil nya. Dalam hal ini adalah Mini E transformer bekas lhe cfl.Semakin besar trafo E ferrite ini, semakin powerfull.

Gb. Mini E ferrite induktor coil

Tinjau juga jenis kawat lilitan dari trafo lhe cfl ini, apakah jenis kawat tunggal atau multystrink/serabut.

Karena bila kawat lilitan dari jenis magnet wire ber enamelled yang yang terdiri dari banyak kawat menjadi satu/serabut, ternya output  akan lebih powerfull bila di banding dengan trafo ber kawat lilitan tunggal.

Rangkaian cocok dengan karakter batterey hp atau pb dan atau batterey lain nya yang memiliki kapasitas daya/ mAh yang besar besar. Transistor tetap adem ayem.

Tinjau juga  👉 membuat lilitan ulang transformer untuk joule thief mini inverter

Sobat kreativ...
Mini tranformer bukanlah harga mati untuk bisa menjalankan stingo inverter ini, kita bisa juga menggunakan induktor coil single core lain nya.

Gb. Skema Stingo inverter 3,7v to 220v AC light

Ferrite Rod coil core, Ferrite Toroid core, Toroidal iron coil core, Bahkan air core atau induktor inti udara pun bisa di dukung oleh Rangkaian Stingo inverter light ini.

Gb.Ferrite Rod induktor coil

Dari semua type induktor coil core yang akan kita buat dan gunakan, Ada syarat dan ketentuan yang sebaiknya di perhatikan agar Stingo inverter light optimal.

✅ Gunakan magnet wire ber-Enamelled yang lapisan isolator nya masih baik.

✅ Buat lilitan serapat dan serapi mungkin, agar Coil tidak Berdengung/berdecit/berbunyi.

✅ Gunakan ukuran kawat lilitan yang Proposional dengan diameter inti/besar inti coil.

✅ Nilai hamatan lilitan kawat berbanding terbalik dengan power out, jadi Resistensi lilitan   jangan terlalu tinggi. Dan juga jangan terlalu Rendah.

✅ Resistensi lilitan sebaiknya antara 0,2 ohm sampai 1 ohm.

🆗 Atau sobat bisa pertimbangkan untuk melihat  👉 Cara membuat Toroidal iron core

Dari uraian tentang Rangkaian Stingo inverter 3,7v to 220v AC Led Light di atas, Tentu untuk yang pertama mengenal dan membuatnya mungkin akan mengalami sedikit kesulitan.

Terutama untuk pemilihan indutor coil, dengan ketentuan sebagai mana telah di jelaskan sebelum nya. Mencoba langsung semua alternatif induktor yamg kita punya, akan banyak memberi pemahaman karakter setiap model induktor ini.

Gb. Induktor coil

Lain halnya bagi yang sudah pernah mengenal dan membuat Stingo Zapper yang di populerkan oleh mr. Sucahyo sebagai Pe-Rekayasa ZapperStingo Circuit.

Tapi selama Sobat Pahami, Pelajari, Kenali dan Praktekan. Pasti akan terasa menyenangkan pada sa'at apa yang kita usahakan bisa berhasil seperti yang di harapkan.

Demikian sobat kreativ yang dapat saya sampaikan tentang Rangkaian Stingo light inverter 3v to 220v ac led light.

Saya harap bisa menjadi solusi dan alternativ dalam simple mini project sebagai hoby yang menyenangkan dan bermanfa'at.
Kurang dan lebihnya dalam penyampaian materi serta atas segala keterbatasan yang ada saya mohon maaf.
Trima kasih.

Note;

         pada gambar skema tertulis pada komponen dioda "1N4007I", maksut saya itu dioda " 1N4007". Mohon maaf atas kesalahan dan ketidak sengajaan ini.

20 Jam Joule Thief Mini Inverter

 Hallo Sobat kreativ.
Salam dan semangat Jt Lover yang tidak ada Mati nya saya harap bisa selalu memberi kita motivasi untuk menambah langkah maju di setiap kesempatan.

Sebagai semangat di awal tahun yg baru ini, saya ingin berbagi tentang Joule Thief Mini Inverter 3v to 220v AC Light yang bisa memberi terang selama lebih dari 20 jam.

"   20 jam ...bukan 2 jam "

20 jam Joule Thief Mini Inverter 3v to 220v AC led light bukanlah sesuatu yg berlebihan atau omong kosong, apalagi sebuah hoax.

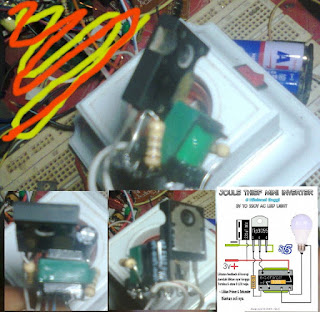

Gb. 20 jam Joule thief mini inverter



Iya... lampu lhe 220V AC led light bisa menyala selama 20 jam, hanya dengan input 2 × 1,5V dc batterey.

Apa mungkin ?...Bagaimana cara nya ?...

Nah,...Alasan sobat hadir dan menyimak halaman ini tentu karena juga ingin tahu bagaimana hal ini bisa di wujutkan.

20 jam joule thief mini inverter ini merupakan kenyataan yang saya alami sendiri pada saat melakukan test rangkaian joule thief mini inverter untuk mengetahui seberapa tahan atau evisiensi dari jt inverter yang saya buat.

Dari hasil test tersebut, ada beberapa poin baru yang bisa di jadikan acuan dan pertimbangan dalam pembuatan joule thief mini inverter selanjut nya.



Terutama yang paling mengejutkan saya adalah tinggi nya evisiensi yang jauh melampaui perkiraan dari target waktu awal yang ingin saya capai.

Betapa tidak,..Semula saya hanya ingin membuat joule thief mini inverter 3v to 220v AC led light yang mampu menyala selama 10 jam dengan terang cahaya yg stabil.

Tapi ternyata sampai 20 jam nonstop lampu masih menyala dengan normal.
Dan yang lebih membuat saya hampir tidak percaya dan geleng - geleng kepala adalah, Rangkaian Joule thief mini inverter 3v to 220v AC led light ini masih terus menyala hingga 24 jam selanjut nya, meski cahaya nya sudah ± 60 - 30 % nya.

WOoow.....Ruarrr biasa bukan ?....

Mungkin sebagian sobat ada yang tidak percaya atau meragukan nya,...Tapi saya jamin Keraguan itu akan sirna begitu sobat kreative membuat joule thief mini inverter ini  dan membuktikan nya sendiri.



Tentu,...sobat semua boleh membuktikan ke unikan kerja joule thief circuit ini. Tapi tentu dengan mengikuti proses tahapan dan spesifikasi yang saya Rekomendasikan.

Tak perlu Ribet dengan Rumus ataupun  perhitungan ini itu, Langsung praktek saja...Oke...

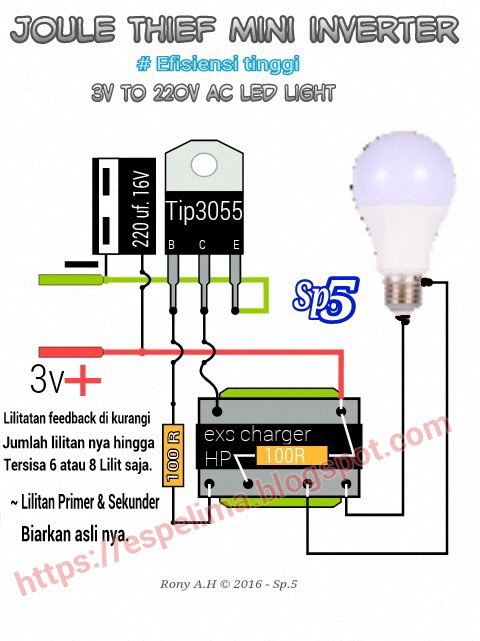

Gb. Joule thief mini inverter circuit

Penyiapan Transformer.

      Yang saya maksud komponen utama  di sini adalah Transformer E ferrite core bekas charger handphone/hp.

Iya...trafo bekas charger hp merupan komponen utama pada simple mini project kita kali ini. Dan trafo ini perlu sedikit penyiapan/modifikasi pada perbandingan lilitan nya.



Secara umum, berikut tahapan-tahapan dalam simple mini project 20 jam joule thief mini inverter :

Mengurangi jumlah lilitan feedback/basis.

① Setelah inti E ferrite di lepaskan dari tempatnya, dan buka isolasi penutup lilitan. Pada kebanyakan trafo charger handphone, lilitan yang paling luar ini umumnya biasa di gunakan untuk kumparan/lilitan feedback(basis).

➁ Lepaskan ujung kawat lilitan yang berada di atas lapisan/layer ini dari salah satu kakinya, putar untuk membuka lilitan dan kurangi jumlah lilitan feedback ini.

③ Teruskan sampai 4 atau 6 lilitan yang  terlepas dan sisakan 6 sampai 8 lilitan aslinya yang tersisa. Kemudian potong dan sambung lagi ujung kawat ke kaki semula.

④ Jangan lupa bersihkan dulu ujung kawat dari lapisan enameled nya, baru soder lagi di kakinya semula.

Kunjungi dan lihat juga 👉 Cara membuat lilitan joule thief mini inverter

Atau mau yg ini 👉 Membuat lilitan ferrite toroid inverter coil

    2.     Memilih skema.

    Untuk membuat joule thief mini inverter ini secara umum dan mendasar dapat menggunakan skema berikut ;

Gb. Joule thief mini inverter skema circuit.

Namun untuk mempermudah dalam pemahaman skema, biasanya skema joule thief mini inverter yang menggunakan trafo bekas charger handphone saya pakai skema seperti berikut ini ;

Gb. Joule thief 220v AC mini inverter

Yang perlu di ingat dan di ketahui dari trafo bekas charger handphone adalah letak/posisi kaki- kakinya. Karena di beberapa charger handphone akan bisa berbeda dengan charger handphone lainya.

Simak juga  👉 Neo joule thief inverter

Berikut alternatif skema yang bisa di gunakan yang telah di sesuaikan dengan posisi kaki trafo.

Gb. Joule thief 220v AC mini inverter

Yang wajib dan harus di lakukan pertama kali agar bisa kita pastikan skema mana yang sesuai dengan trafo charger hp yang kita miliki adalah menemukan letak pasangan kaki sekunder/out nya.

Ini bisa di lakukan dengan mengukur nilai hambatan setiap pasangan kaki lilitan trafo dengan menggunakan AVO meter atau multi tester.

Lilitan dengan nilai resistensi paling tinggi adalah lilitan yang akan kita jadikan lilitan skunder/outnya. Biasanya antara 5 ~ 10 ohm.

     3.    Input daya / Batterey.

    Nah...inilah yang duga'an sementara saya menjadi kunci dari kesuksesan dalam membuat Joule Thief Mini Inverter 3v to 220v AC led light yang memiliki efisiensi yang begitu luar biasa.

Sebagai mana yang telah saya lakukan sebelumnya pada saat test rangkaian ini selama lebih dari 20 jam nonstop, Saya juga menggunakan batterey jenis ini.

Dan sekarangpun saya Rekomendasikan pada sobat kreative semua agar menggunakan batterey 1,5v  ABC jumbo merah.

"Kenapa tidak pakai batterey hp atau batterey power bank(pb) yang memiliki kapasitas/mAh yang lebih besar dan bisa charg ulang ?..."

Seperti dan sesuai dengan hasil beberapa kali melakukan test ketahanan batterey/efisiensi rangkaian joule thief mini inverter, Batterey hp dan pb dengan mAh besar tidak menjamin efisiensi lebih tinngi .

Juga mAh batterey yang besar membuat transistor menjadi cepat panas. Meski ini bisa di atasi dengan cara tertentu.

Entah ini karena ke-stabilan atau kualitas dari batterey nya, atau memang Joule Thief circuit yang memang kurang cocok dengan batterey ber Arus besar. Terutama batterey type LI-ON.

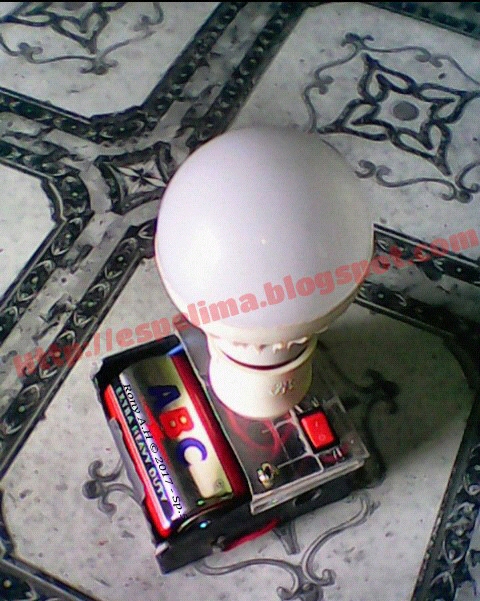

Gb. Joule thief mini inverter with 3v batterey

Dari beberapa kali melakukan perbandingan efisiensi batterey dengan rangkaian joule thief mini inverter yang sama, kenyatanya batterey1,5v × 2 ABC jumbo merah lebih stabil dan awet serta transistor pun dingin.

"Tapi jangan lupa ya...gunakan 2 di seri....hihihi.."{2 × 1,5v}.

      4.    Pemilihan Lhe 220v AC.

    Sebagai beban/load, lampu lhe 220v AC led light memiliki peran sebagai out dan indikator suksesnya Rangkaian joule thief mini inverter yang kita buat.

Terangnya nyala lampu ini memperlihatkan baik tidak nya rangkaian. Efisiensi yang tinggi akan membuat cahaya terang dari lampu stabil dalam durasi waktu yang panjang.

Lhe 220V AC led light yang biasa dan bisa di pakai untuk project ini sebagai load nya, haruslah kita pilih sebijak mungkin.

Bisa kita gunakan lhe 9 watt atau 7 watt, tapi tentu intensitas serta kejernihan cahaya nya tidak akan sama " kinclong " nya dengan bila kita menggunakan lhe 5 watt atau 3 watt.

Juga efisiensi akan berbeda dan berbanding terbalik dengan besar beban pada load.
Satu lagi yang menjadi poin penting yang harus di perhatikan dalam pemilihan lampu lhe ini. Yaitu Jenis atau type lhe.

Dalam project joule thief mini inverter lighting ini, Sobat tidak harus menggunakan lhe 220v ac yang berharga ' mahal ' karena ingin mendapatkan hasil yang lebih baik.

Karena lampu lhe sperti Phillips, Hannoch, panasonic dan lampu yang harga nya relatif mahal itu sudah memiliki driver swhitcing di dalam rangkaian internal nya.

Ini apabila di gunakan di joule thief mini inverter akan mereduksi/ menurunkan frekuensi out dari jt itu sendiri.

Gb. Joule thief mini inverter

Dan apabila masalah frekuensi ini bisa kita selesaikan ' pun ', efisiensi rangkaian akan banyak berkurang. Karena berarti rangkaian Jt mini inverter harus bekerja lebih keras.

Saya akan lebih suka menyaran kan sobat kreative semua agar menggunakan lhe 220v AC yang ber harga murah saja. Istilah temen-temen itu " lhe abal-abal ".

Karena dalam rangkaian lampu lhe jenis ini tidak menggunakan swhitcing. Hanya dioda penyearah dan kapasitor penurun tegangan saja.

Bagai mana,...untuk bisa terang apabila terjadi pemadaman listrik PLN mudah bukan ?...

Kesimpulan nya.

Dari jejak-jejak praktek dan pengamatan pada testing project 20 jam joule thief mini inverter bisa di simpulkan beberapa poin penting nya, yaitu :

 ✔  Pengguna'an trafo dengan perbandingan lilitan primer dan feedback yang di sesuaikan, memberi evek efisiensi dan power out rangkaian.

 ✔  Pemahaman dan pengenalan pada trafo yang akan kita gunakan untuk mini inverter joule thief sangat menentukan sukses tidak nya rangkaian.

 ✔   Pengguna'an daya input atau batterey yang tepat dan stabil memegang peran penting dalam memaksimalkan efisiensi rangkaian.

 ✔   Pengguna'an lhe 220v AC led light yang cocok dan bijak untuk joule thief mini inverter, dapat menambah total livetime.

Wah sepertinya sudah panjang bahasan kita kali ini. dan saya rasa sobat kreative semua  sudah dapat menangkap poin yang saya maksudkan dalam simple mini project 20 jam joule thief mini inverter kita  ini.

Harapan saya sekiranya postingan ini bisa menambah wawasan dan juga bisa menjadi jawaban dari beberapa kendala dan masalah dalam pembuatan joule thief mini inverter 220v ac led light.

Dan apabila sobat kreative menganggap ini bermanfa'at, tolong dan silahkan di share ya...biar teman-teman lain bisa sama-sama menambah tahu.

Baiklah...kurang lebih nya saya minta ma'af atas keterbatasan yang ada.
Trima kasih dan Wasallam....



Oh ya sobat kreativ bisa gabung juga bareng jt lover lainya di
https://chat.whatsapp.com/3yQ0SeDdb3gFKi40lBUeQS

JOULE THIEF 1,5V MINI INVERTER DGN TRAFO BEKAS CHARGER HP

JOULE THIEF 1,5V TO 220V AC LIGHT DENGAN TRAFO EXS CHARGER HP.

Hallo All..

     Menyalakan lampu led 220V AC hanya dengan batterey 1,5 V dc, bukanlah sesuatu yg sulit atau bahkan tidak mungkin. Dengan rangkaian joule thief mini inverter sederhana pun kita bisa mewujutkan hal itu.

Joule thief 1,5v simple mini inverter

     Sebagai mana awal di populerkanya rangkaian joule thief ini, yang pada mulanya di kenal juga sebagai vampire torch atau juga rangkaian pencuri daya, Sebenarnya adalah cara yang ingin dapat memberikan daya output yang sebesar-besar nya dari sumber input yang sekecil-kecil nya.

     Dengan semangat tersebut, mari sobat elektro circuit kita coba menyalakan lampu led 220v AC hanya dengan satu buah dry cell batterey 1,5v type AA ataupun type D. Dan dengan cahaya yang cukup terang.

Bukan hanya satu lampu, bahkan 3 sekaligus pun bukan masalah. Meski input hanya 1 biji batterey 1,5v.

" Kenapa 3 lampu ? "

Hehehe...karena sa'at testing saya hanya ada 3 lampu 220v 5 watt yang saya miliki. Jadi jika sobat mungkin punya lebih, monggo di coba.

" bagaimana jika 1 lampu ? "

     Ya tentu triple intensitas cahaya terang lampu nya, Semakin jozz lagi cahaya yang di pancarkan nya. Dengan 1 atau 3 lampu 5 watt, konsumsi arus sama saja. Hanya pengaruh pada intensitas cahaya lampu nya.



Oke sobat,...kita mulai saja project joule thief 1,5v to 220v ac led light dengan mini transformer bekas charger hp.

👷 Pertama mari kita simak dulu skema berikut.

Bila kita perhatikan sekilas skema tersebut sama saja dengan skema mini inverter joule thief  pada umum nya.

     Untuk input 3,7v li-on batterey akan kita bahas setelah joule thief 1,5v ini. Karena itu, simak hingga ujung bahasan nanti...oke ?!!.

Skema Joule thief 1,5v mini inverter sederhana

Komponen :

1.   R1. 16 ohm - 100 ohm
2.   C  .  1000uf 6,3v
3.   Transistor npn Tip41
4.   E ferrite mini tranformer bekas charger handpone.
5.   Batterey 1,5v drycell

• R1 menimbulkan tegangan pada basis transistor, Dengan 16 ohm bisa di peroleh tegangan maksimal. Sehingga power out juga bisa pada mode maksimal. Dengan 100 ohm pun power out juga masih oke, namun rangkaian akan lebih efisien.
• C 1000uf 6,3v memberi filter tegangan input. Ini di harapkan bisa lebih menstabilkan riple tegangan. Kita bisa gunakan nilau uf yang lainya namun dengan nilai voltage di atas tegangan input/batterey. 2200uf, 4200uf dll.
• Transistor npn Tip41. Bisa juga kita pakai tr npn lainya seperti tip31 atau tip3055. Dll.
• E ferrite mini transformer bekas charger hp bisa kita dapatkan dari dalam rangakaian bekas charger hp yang sudah tak terpakai atau rusak.
• Batterey 1,5v. Saya sendiri suka yang model jumbo.

     Intinya, dengan trafo bekas charger hp tanpa modiv atau original, dan skema standar joule thief mini inverter sederhana, sudah bisa mewujutkan ke inginan untuk bisa menyalakan lebih dari satu lampu led 220v AC hanya dengan input 1,5 V batterey.

Joule thief 1,5v to 220v circuit

Lihatlah,...betapa sederhana dan dengan komponen yang seminim mungkin tapi sangat evektif nya Rangkaian joule thief 1,5v to 220v ac Led light mini inverter ini.

Joule thief 1,5v to 220v circuit

     Dan yang penting, Lampu menyala dengan cukup terang dan efisiensi komponen serta daya tak perlu di ragukan lagi.

     Seprti yang telah saya uji sebelum nya, dengan input 1,5 v batterey ABC Jumbo type D. 3 buah lampu 220v AC 5 watt mampu menyala dengan stabil dan terang selama ± 16 jam nonstop.

Joule thief 1,5v to 220v ac led light

     Dan bila di lanjutkan atau di biarkan menyala terus, saya tidak tahu berapa jam lagi akan bertahan. Karena sesudah 5 jam dari 20 jam pertama, lampu masih tetap stabil dan hanya sedikit berkurang intensitas cahaya nya. Selanjut test durasi saya akhiri karena sudah bosan nunggu nya.



     Jadi sobat yang ingin menyalakan lebih dari satu lampu dengan 1 rangkaian joule thief mini inverter 1,5 v input, tidak harus dengan skema yang rumit dan modivikasi trafo. Ini sudah terbukti dan saya uji berhasil mewujutkan dan menuntaskan rasa penasaran akan hal tersebut.

    Lihat juga 20 jam joule thief simple mini inverter

     Dan untuk menambah angka keberhasilan kita dalam membuktikan fakta seperti yang saya sampaikan di atas tadi, Berikut nya saya sertakan contoh-contoh trafo charger hp dengan skema yang di sesuaikan dengan pinout nya.

Skema Joule thief 1,5v mini inverter sederhana

     Perlu di ingat, nilai R basis bisa sobat sesuaikan dengan keinginan dan kebutuhan.
Selanjut nya seperti yang saya katakan di awal, bagai mana bila kita ingin input menggunakan batterey 3,7 v.

     Masih dengan system dasar joule thief mini inverter sederhana yang di sesuaikan dengan besar dan jenis input batterey, Rangkaian kita stabilkan lagi dengan beberapa komponen tambahan.

   ini merupakan dasar dan dapat di kreasikan lagi menjadi joule thief otomatis on/off sendiri, jika pln padam tiba-tiba.

👷  Perhatikan skema joule thief 3,7 v berikut.

Skema joule thief 3,7v to 220v

     R basis memberi pengaturan terhadap besar arus feedback yang memicu basis transistor.
Ini mempengaruhi power out dan kestabilan freqwensi kerja dari transistor sebagai system switch.

     Freqwensi yang stabil akan membuat transistor tidak mengalami overheat.
RC atau Resistor yang di seri dengan kapasitor dan di pasang secara paralel dengan kumparan Primer trafo. Berfungsi sebagai Penstabil lonjakan arus balik dari induksi  trafo.

     RC ini biasa di sebut juga sebagai Snubber. Yang juga bisa memberi protect pada transistor agar tidak overheat. Juga bisa meredam freqwensi liar yang menyebabkan ber denging nya trafo dan tr yg overheat.

     Dioda di pasang secara paralel dari Emitor ke kolektor transistor ( tidak tercantum dlm gambar ), bertujuan untuk mem-blocking arus berlebih, ini dapat mengurangi atau memproteksi dari resiko overheat nya transistor akibat dari arus balik dari induksi trafo.

Sedangkan elco dan kapasitor sebagai tambahan fillter dan penstabil rangkaian.

Joule thief 3,7v to 220v mini inverter

👷  Bagaimana ?,...Mudah bukan ?...

     Jadi, bagi sobat yang baru mengenal  Rangkaian 1,5v to 220v AC Joule thief mini inverter, saya hanya mencoba membantu dengan Rangkaian yang sesederhana mungkin namun power full.

   Dari skema dan contoh trafo yang bisa kita gunakan, itu hanyalah contoh kecil dari begitu banyak ragam trafo bekas charger hp ini. karena itu cek dan pastikan dulu letak pin kaki lilitan dari trafo sobat, baru skema di sesuaikan.

 Atau sobat kreativ bisa juga review neo joule thief mini inverter.

Lampu darurat Joule thief 1,5v to 220v ac light

     Nah...jika sudah di dudukin di tempat nya seperti foto di atas kan siap menemani bila sewaktu-waktu PLN padam. Dan yang penting Lampu darurat joule thief 1,5v mini inverter dengan trafo charger hp ini tidak akan kehabisan sinarnya di tengah jalan meski harus di pajang semalaman.

     Dan bagi sobat yang belum berhasil menyalakan Lampu Led 220 v AC dengan rangkaian joule thief sebelum-sebelum nya, saya berharap ini bisa memberi semangat baru lagi untuk terus mencoba.

     Demikian sobat elektro circuit beberapa pengalaman yang bisa saya bagikan kali ini. Semoga manfa'at dan membantu.

     Dan jika tulisan ini berguna, monggo sobat kreativ share. Agar teman teman yang lain bisa mengetahui juga cara sederhana menyalakan beberapa lampu led 220v ac dengan 1,5v joule thief mini inverter.

Trima kasih..
.......Salam kreativ.

Stingo light inverter 1,5v to 220v AC Led light

1,5v Stingo Light Inverter

 Hallo sobat elektro circuit semua...

Inverting 1,5v to 220v ac led light dengan Stingo circuit yang memanfa'atkan trafo bekas charger hp yang ingin saya share pada kesempatan kali ini.

Stingo light inverter 1,5v to 220v ac

Stingo 1,5v to 220v ac led light adalah Stingo circuit yang di optimalkan untuk keperluan mini inverter sederhana yg menggunakan mini ferrite tranformer bekas charger hp.



Ini saya sajikan karena pada stingo light inverter dengan single coil atau induktor bekas lampu lhe cfl yang merupakan postingan terdahulu, masih banyak yang mengalami kesulitan pada induktor coil nya.

lihat  👉 stingo light inverter 3,7v - to 220v ac

Karena itulah sekarang saya bagikan cara bagai mana menghidupkan Led 220v ac hanya dengan batterey 1,5v dc. Dengan Stingo light inverter 1,5v to 220v ac ini tentu nya.

Lanjut.

Ya,...Rangkaian Joule thief mini inverter yang sudah umum kita gunakan untuk menyalakan Led 220v ac dengan batterey 1,5v atau 3,7v dc memang sudah banyak di bahas dan kita buat serta gunakan.

lihat  👉  joule thief 1,5v mini inverter dgn trafo bekas charger hp

Dari beberapa postingan artikel dalam blog ini pun banyak saya bahas model joule thief Inverter 1,5v to 220v ac led light ataupun 3v to 220v ac light.

Stingo Light inverter 1,5v to 220v ac led light

Menyambung bahasan Stingo light inverter terdahulu  yang menggunakan single coil, kali ini akan saya share tentang Stingo light inverter menggunakan trafo bekas charger hp.

Tapi perlu di ingat, Stingo light inverter 1,5v to 220v ac led light ini di sarankan  input 1,5v batterey, atau maksimum 2 × 1,5v drycell batterey.

Oke langsung ke skema dasar dari stingo circuit dengan single coil atau induktor dahulu seperti yang di tunjukan gambar berikut.

Skema Stingo zapper circuit

Atau sobat bisa lihat original zapperstingo di 👉  www.thetruthdenied.com/news/2012/01/23/how-to-make-your-own-zapper/

Dari skema tersebut yang di rekomendasikan dengan input 3v dc, kita sesuaikan lagi komponen dan nilai nya agar bisa untuk input 1,5v dc dan dengan trafo ferrite bekas charger hp. Seperti gambar skema berikut.

Skema Stingo light inverter dgn trafo exs charger hp

Komponen

1. Trafo bekas charger hp
2. Tip41 (npn)
3. Tip42 (pnp)
4. Dioda 1N4148
5. Kapasitor milar 47 nf
6. R 100 ohm
7. R 4,7 kohm
8. Elko 470 uf - 2400 uf
9. Lampu Led 220v ac
10. 1,5 v batterey + saklar

Kita juga bisa menggunakan jalur feedback seperti skema berikut :

Skema Stingo light inverter

Kenapa skema di atas tidak di anjurkan untuk di input batterey 3,7v Li-on ?...

Itu karena jika rangkaian Stingo light inverter 1,5v to 220v ac sperti di atas akan sangat over power out nya dan juga tidak efisien, jika input 3,7v Li-on . Karena akan memakan bayak arus batterey.

Skema Stingo light inverter

Jika ingin stingo light inverter dengan trafo bekas charger hp, yang bisa di input 3,7v Li-on harus ada penyesuaian yang lebih pada nilai dan komponen.

Tapi sobat masih bisa menggunakan input 2 × 1,5v batterey. tanpa harus merubah niai komponen seperti skema. ini akan memberi power out yg lebih jernih dengan efisiensi yang masih cukup baik.

Sedangkan Stingo Light inverter dengan 3,7v Li-on batterey  akan saya bahas pada kesempatan mendatang, karena masih banyak yang perlu untuk di sesuaikan.

Yang mungkin di tanyakan.

• transformer

Trafo yang di gunakan pada Stingo light inverter 1,5v to 220v ini adalah trafo bekas trafo rangkaian charger hp. Trafo asli tanpa modifikasi/oprek. Jadi lilitan asli bawaan trafonya.

trafo bekas charger hp

Aatau sobat bisa juga menggunakan trafo bekas charger hp dengan model atau warna lainya, tapi Seperti biasanya, dalam menentukan kaki-kaki pinout trafo bekas charger hp haruslah di perhatikan letak kaki lilitan masing-masing trafo.

Karena jika trafo yg kita punya, memiliki letak kaki lilitan yang berbeda dengan trafo pada skema, tentu letak poin pada skema juga harus di sesuaikan.

• transistor

Transistor yang saya gunakan dalam skema adalah pasangan transistor Tip41 (npn) dan Tip42 (pnp).

       💢  " ko' tip42 (pnp) kaki kolektor nya dpt input + batterey,.....apa gak kebalik ? "

  Ya....memang di situ ciri unik rangkaian Stingo. kaki kolektor dari tip42 nya memang sengaja dan harus demikian, khususnya utk Stingo circuit.

Kita juga bisa menggunakan pasangan transistor npn dan pnp lainya.

Misalnya Tip31 dan Tip32, atau Tip3055 dan Tip2955. dan atau lainya.

• Dioda.

Dioda yang saya gunakan adalah 1N4148.

Tapi kita juga bisa menggunakan Dioda 1N4007, atau dioda jenis fash recovery yang kita miliki.

• kapasitor filter.

Ini saya gunakan kapasitor milar 47 nf.

Kitapun bisa menggunakan ukuran dari 10 nf sampai 100 nf.

• Elko

Bisa kita pakai 470 uf atau bisa juga 1000 uf - 2400 uf. soal tegangan elko yang penting di atas tegangan input.

• Batterey

Batterey yang di sarankankan untuk Rangkaian Stingo light inverter 1,5v to 220v ac led light seperti skema di atas adalah batterey tipe AA atau AAA Drycell atau carbon batterey 1,5v.

  Rekomendasi saya sih lebih power full dengan long light time jika sobat menggunakan batterey type D atau 1,5v jumbo.

Bagaimana ?...Sudah bisa paham dengan uraian di atas ?....

Jika iya, berarti sobat bisa mulai mencoba membuat dan membuktikan sendiri Rangkaian Stingo Light inverter 1,5v to 220v ac led light ini.

Demikian Rangkaian 1,5v to 220v ac led  Stingo Light inverter yang bisa saya uraikan agar sobat semua bisa menyalakan lampu Led 220 ac hanya dengan batterey 1,5v dc. Dengan terang cahaya lampu yang jernih tentu nya.

Kurang lebih nya saya mohon maaf atas segala keterbatasan yang dalam penyajian dan uraian mungkin kurang berkenan dan masih belum bisa menjawab semua tanya yang ada.

Oleh karena itu monggo di tanyakan dalam kolom komentar.

Dan jika menurut sobat bahasan tentang Stingo light inverter 1,5v to 220v ac led light ini baik dan bermanfaat, silahkan di share.

Terima kasih.
